SWM系列

本产品适用于独立风光互补发电电站、移动通信基站、高速公路、沿海海岛、偏远山区、边防哨所、景观照明、路灯等无人区域的电力供应,特别适用于垂直轴风力发电


 产品特点

  自动识别12V/24V蓄电池

   风机MPPT曲线可设定

   高品质元器件

  ► 完善的保护功能

  ► 可显示风机累计发电量、光伏累计发电量和负载累计用电量

  ► 八种负载输出模式可选

  ► 可选RS232/RS485/RJ45/GPRS/WIFI/蓝牙/Zigbee多种监控方式

技术参数

型号

WWS06-24-24

WWS06-24-48

类型

升压型

升降压型

风机输入

额定输入功率

600W

600W

额定输入电压

28Vdc

56Vdc

输入电压范围

0~32Vdc

0~64Vdc

切入电压

4Vdc(出厂值,4Vdc~32Vdc可设定)

8Vdc(出厂值,8Vdc~64Vdc可设定)

额定输入电流

22Adc

11Adc

手动制动

长按按键5s后完全卸荷,需手动恢复

过电流制动

25A(出厂值,0~25A可设)过电流时控制器完全卸荷,10min恢复

过电压制动

同“输出过压”控制

64Vdc(出厂值,44Vdc~64Vdc可设)达到卸荷电压完全卸荷,10min后恢复

过风速制动

可选

过转速制动

可选

光伏输入

额定输入功率

200W

最大光伏开路电压

48V

额定输入电流

9A

反接保护

充电参数

额定蓄电池电压

24V/12V *自动识别

温度补偿功能(可选)

-3mV/℃/2V

输出参数

额定输出电压

24V/12V *自动识别

输出过压点

28V(出厂值,22Vdc~32Vdc可设)/ 14V(出厂值,11Vdc~16Vdc可设)

输出过压恢复点

25.4V(出厂值,设定值减2.6V/ 12.7V(出厂值,设定值减1.3V

最大输出电流

25A

直流负载输出

输出路数

 2

输出控制方式

两路均可设置成 光控开关,光控开时控关等8种模式

输出电压范围

21.6V~32V24V蓄电池); 10.8V~16V12V蓄电池)

额定输出电流

10A/

过载保护

120%额定直流输出电流1分钟,150%额定直流输出电流10

短路保护

200%额定直流输出电流,瞬时保护

通用参数

整流方式

不控整流

显示方式

LCD

显示内容

蓄电池电压、风机电压、风机电流、风机功率、光伏电压、光伏电流、光伏功率、光控开电压、光控关电压、时控时间、负载电流、风能发电量、太阳能发电量以及负载的用电量等

监控模式(可选)

RS232/RS485/RJ45/GPRS/WIFI/蓝牙/Zigbee

监控内容

实时显示:蓄电池电压风机电压、风机电流、风机功率、风机累计发电量;光伏电压、光伏电流、光伏功率、光伏累计发电量;蓄电池状态风机状态、白天、晚上直流负载过载、直流负载短路等

参数设置:输出过压点、风机过电流点、风机切入电压、直流负载过压点、直流负载欠压点、直流负载欠压恢复点、两路负载输出模式选择、光控开电压点、光控关电压点、风机手动制动等

防雷保护

转换效率

≥95%

静态损耗

0.5W

0.7W

环境温度

-20℃+40

湿度

5%~95%,无凝露

噪音

≤65dB

冷却方式

自冷

安装方式

壁挂式

防护等级

IP52

尺寸(××)

150×220×83mm

产品净重

2.3kg






应用案列

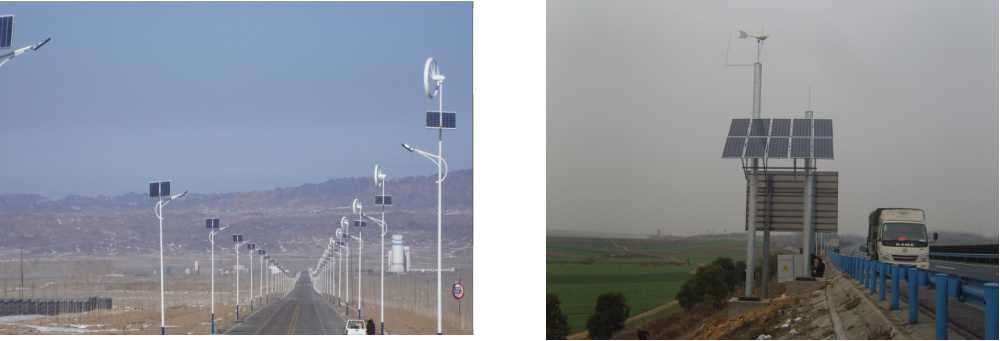

新疆某军区边防风光互补项目                                                                                                            G7京新高速公路交通监控项目

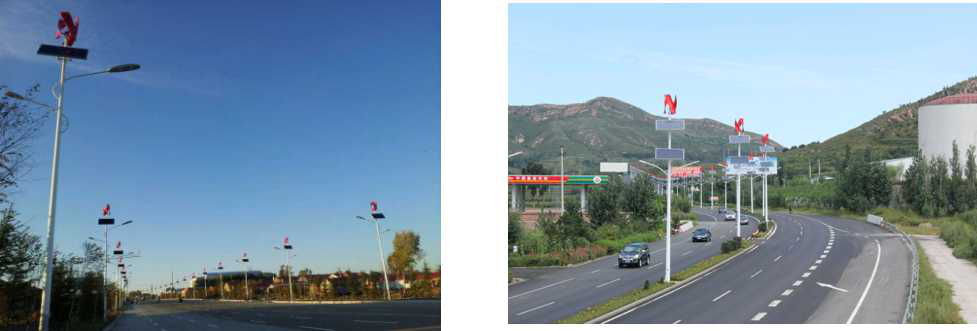

黑龙江省牡丹江某路灯项目                                                                                                                       河北平泉公路路灯工程

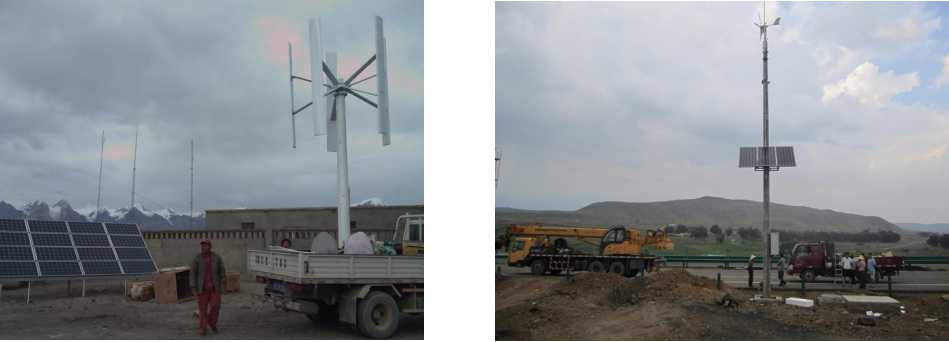

新疆哈密路灯项目                                                                                                                                     内蒙监控项目





相关下载点击下载文档
