LI系列

本产品适用于风力、光伏、风光互补发电电站、户用风光互补发电系统、沿海海岛、偏远山区、边防哨所等无人区域的电力供应等


产品特点

 ►适合风力、光伏和风光互补系统的离网逆变器

 ►智能化、功能化设计,结构简单,功能强大

 ►采用工频变压器,空载损耗低


产品认证

 CE认证

技术参数

型号 WI100-96 WI100-120 WI100-240 WI200-240 WI300-240
直流输入参数
额定蓄电池电压 96Vdc 120Vdc 240Vdc 240Vdc 240Vdc
输入过压点 136Vdc 170Vdc 340Vdc 340Vdc 340Vdc
输入过压恢复点 132Vdc 165Vdc 330Vdc 330Vdc 330Vdc
输入欠压点 86.4 Vdc 108Vdc 216Vdc 216Vdc 216Vdc
输入欠压恢复点 96Vdc 120Vdc 240Vdc 240Vdc 240Vdc
交流输出参数
输出相位数 单相 单相
额定输出功率 10kW 10kW 10kW 20kW 30kW
额定输出电压 110/120/220/230/240Vac
额定输出频率 50/60±0.5Hz
电流谐波总畸变率(THD <5%
效率
最大转换效率 ≥85%
保护功能
直流输入侧过/欠压保护
直流反接保护
输出过载保护
输出短路保护
浪涌保护
过温保护
通用参数
显示方式 LCD
显示内容 蓄电池电压、逆变电压、逆变电流、逆变功率、以及蓄电池过压/欠压、交流输出过载/短路等工作状态
监控模式(可选) RS232/RS485/GPRS
监控内容 实时显示:蓄电池电压、蓄电池电流、蓄电池功率、逆变电压、逆变电流、逆变功率、负载过载、负载短路等
参数设置:过压点、过压恢复点、欠压点、欠压恢复点
隔离方式 工频隔离
空载电流 1.5A 1.5A ≤1.0A 0.9A 1.5A
环境温度 -20℃+40℃
环境湿度 5%~95%,无凝露
噪音 <60dB
冷却方式 风冷
防护等级 IP20
尺寸(××) 500×725×500mm 600×1180×600mm
产品净重 75kg 200kg 260kg


应用案列

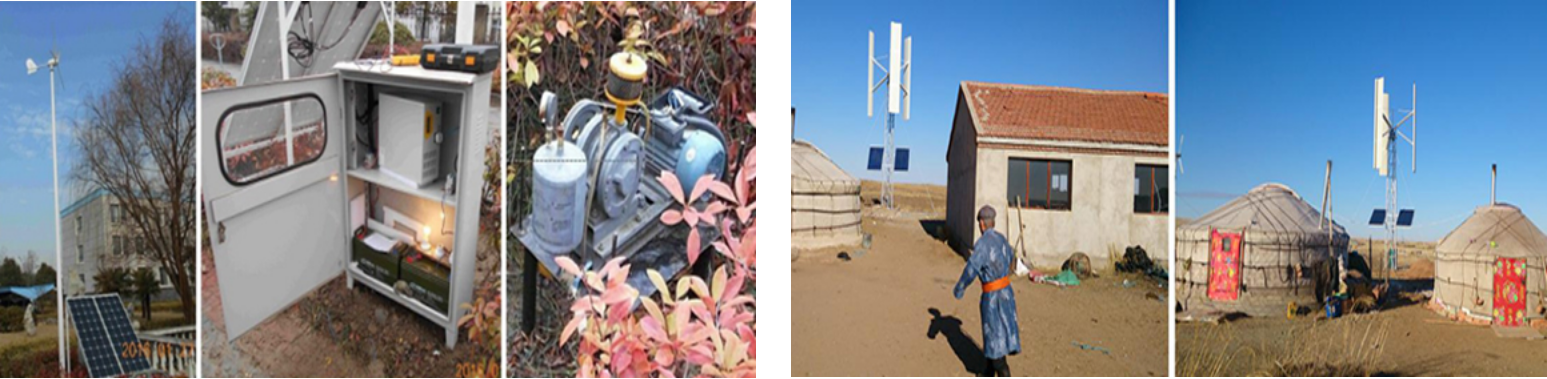

哈萨克斯坦阿尔泰山风光互补供电系统                                                                                              哈萨克斯坦风光互补供电项目

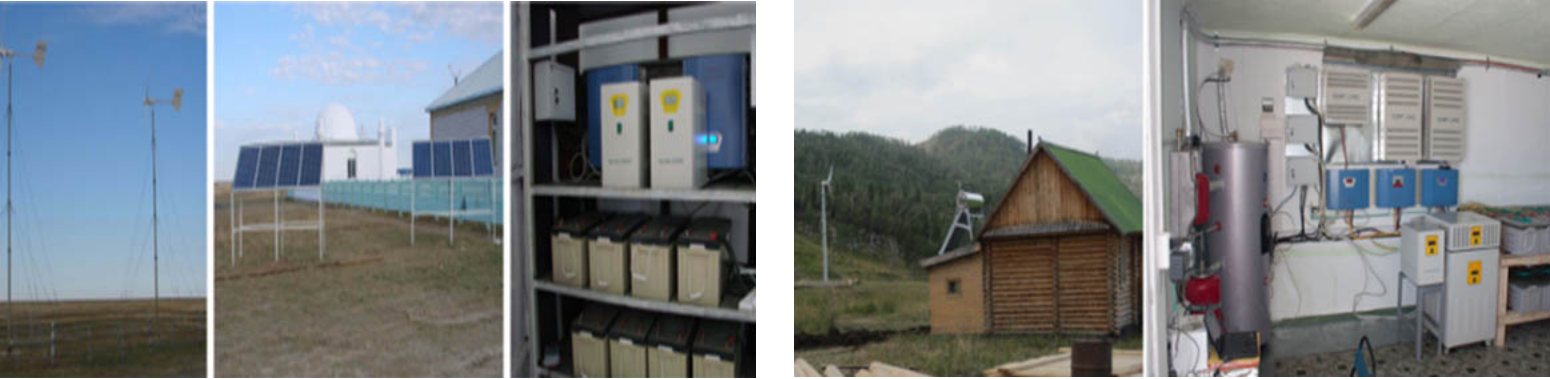

内蒙古锡林郭勒盟风光互补户用系统                                                                                                南京风光互补提水项目


相关下载点击下载文档
