MI系列

本产品适用于风力、光伏、风光互补发电电站、户用风光互补发电系统、沿海海岛、偏远山区、边防哨所等无人区域的电力供应等。


产品特点

 ►适合风力、光伏和风光互补系统的离网逆变器

 ►智能化、功能化设计,结构简单,功能强大

 ►采用工频变压器,空载损耗低


产品认证

  CE认证



技术参数

型号

WI20-48

WI20-120

WI30-48

WI30-240

WI50-48

WI50-120

WI50-240

直流输入参数

额定蓄电池电压

48Vdc

120Vdc

48Vdc

240Vdc

48Vdc

120Vdc

240Vdc

输入过压点

68Vdc

170Vdc

68Vdc

340Vdc

68Vdc

170Vdc

340Vdc

输入过压恢复点

66Vdc

165Vdc

66Vdc

330Vdc

66Vdc

165Vdc

330Vdc

输入欠压点

43.2Vdc

108Vdc

43.2Vdc

216Vdc

43.2Vdc

108Vdc

216Vdc

输入欠压恢复点

48Vdc

120Vdc

48Vdc

240Vdc

48Vdc

120Vdc

240Vdc

交流输出参数

输出相位数

单相

额定输出功率

2kW

2kW

3kW

5kW

额定输出电压

110/120/220/230/240Vac

额定输出频率

50/60±0.5Hz

电流谐波总畸变率(THD

<5%

效率

最大转换效率

≥85%

保护功能

直流输入侧过/欠压保护

直流反接保护

输出过载保护

输出短路保护

浪涌保护

过温保护

通用参数

显示方式

LCD

显示内容

蓄电池电压、逆变电压、逆变电流、逆变功率、以及蓄电池过压/欠压、交流负载过载/短路等工作状态

隔离方式

工频隔离

空载电流

≤0.6A

≤0.3A

≤0.6A

≤0.15A

≤1.6A

≤0.5A

≤0.8A

环境温度

-20℃~+40℃

环境湿度

0%~90%,无凝露

噪音

<60dB

冷却方式

风冷

防护等级

IP20

尺寸(×高×深)

235×352×400 mm

600×200×600mm

500×725×500mm

320×525×560mm

产品净重

20kg

27kg

37kg

65kg

47.5kg



应用案列

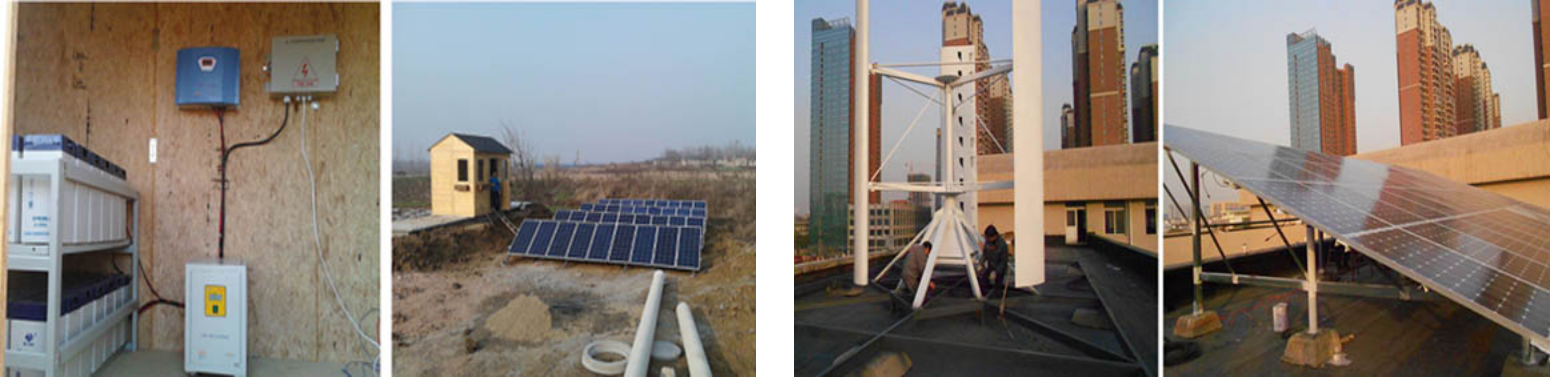

合肥光伏污水处理系统                                                                                                                      某大学风光互补供电系统

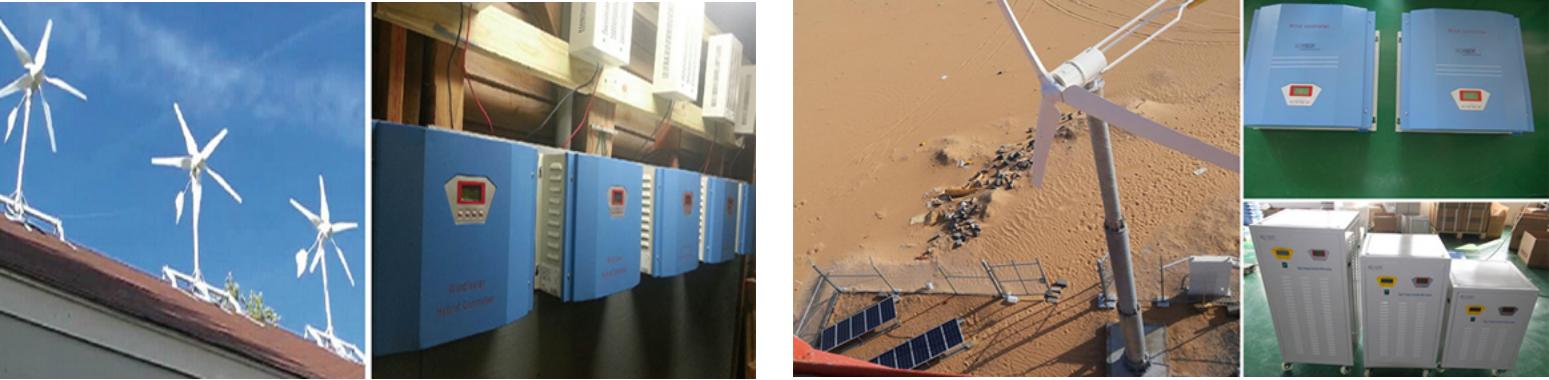

马达加斯加风光柴互补户用系统                                                                                                       美国宾夕法尼亚洲风光互补户用供电系统
