SWSI系列

本产品适用于户用离网发电、边防海岛等电力供应。



产品特点

 ►风光互补发电系统控制逆变一体

 ►工频变压器隔离,安全可靠

 ►完善的保护功能

 ► CE认证

技术参数

型号

WWSI0303-12

WWSI0505-12

WWSI0606-24

WWSI0610-24

WWSI1010-48

风机输入

额定输入功

300W

500W

600W

600W

1000W

输入电压范围

0~16V

0~16V

0~32V

0~32V

0~64V

额定输入电流

25A

42A

25A

25A

21A

手动制动

闭合制动开关,完全卸荷,需手动恢复

过电流制动

25A

42A

25A

25A

21A

过电压制动

同“输出过压“控制

光伏输入

额定功率

90W

150W

180W

180W

300W

最大开路电压

24V

24V

48V

48V

96V

额定输入电流

8A

13A

8A

8A

7A

充电参数

额定蓄电池电压

12V

12V

24V

24V

48V

输出过压点

14.5V

14.5V

29V

29V

58V

逆变

直流输入电压范围

10.8V~17V

21.6V~34V

43.2V~68V

额定输出功率

300W

500W

600W

1000W

1000VA

额定输出电压

110/120/220/230/240V

额定相位数

单相

额定输出频率

50/60±0.5Hz

波形畸变率

<5%

最大转换效率

≥85%

过载能力

120%额定输出功率1分钟,150%额定输出功率10

通用参数

显示方式

LCD

显示内容

蓄电池电压、充电电流、制动指示;以及蓄电池过压、蓄电池欠压;负载过载、负载短路、设备过热等状态

隔离方式

工频隔离

空载损耗

≤0.9A

≤0.7A

≤0.7A

≤1.25A

≤0.625A

保护功能

防雷;风机:自动制动、手动制动;光伏:防反接、防反充;蓄电池:过压、反接;负载:过载、短路、过热等

环境温度

-20℃~+40℃

环境湿度

5%~95%,无凝露

噪音

≤65db

冷却方式

风冷

外壳防护等级

IP20

尺寸(宽×高×深)

344×165×402 mm

产品净重

8kg

9kg

13kg

15kg

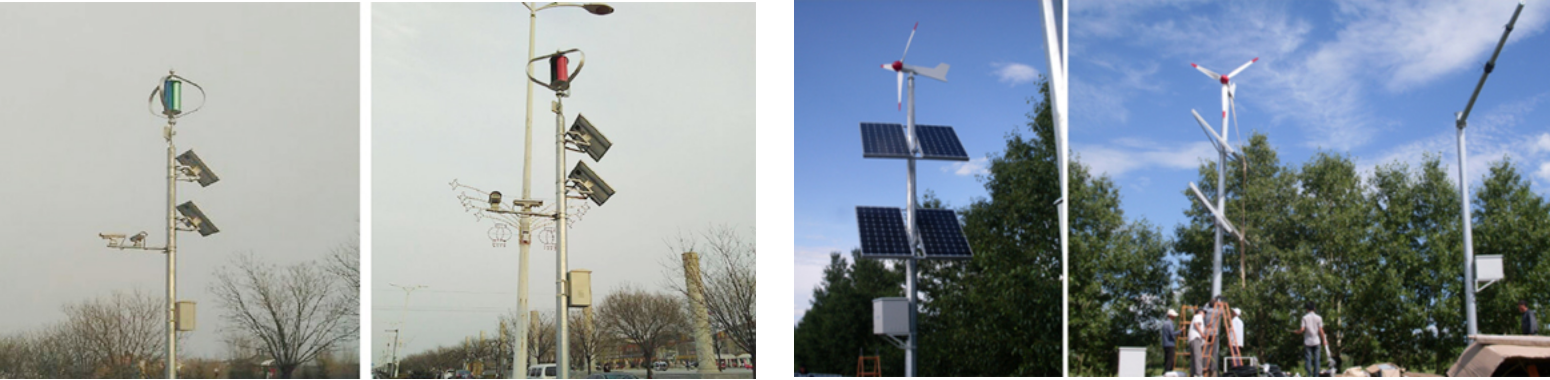

应用案列

包头某监控项目                                                                                                                                甘肃省高速路网智能监控系统



甘肃安西某项目                                                                                                                             海南省昌江县项目
